关于电源电路，我设计的功放全部使用稳压电路供电，并且倾向于使用单路电源，不搞前后级分离供电，这样设计的实际效果很优秀，电源的内阻极低，电压精准，并带有过流保护。要想用集成电路来组建高压大电流的稳压电路是很不容易的，我发现几乎找不到一款现成的IC来做功放电源，我用LM723芯片做了一些改造，用它驱动大功率三极管来扩流，并采用LM7815来给IC供电，结果电路容易出现自激，稳定性不理想，于是后来干脆用分立器件设计了两个高效率模拟稳压电路，试验的性能非常出色，加上3A负载电流，输出电压降低0.03V, 加上6A负载电流，输出端压降仅0.21V，而且输出波纹仍然很小。调整管的热度也不高，性能很出色。变压器使用了400W环牛，输出电压为两组6A42V，整流以后达到空载56V，滤波水塘有80000u/63V，使用了Nichicon音响电解。

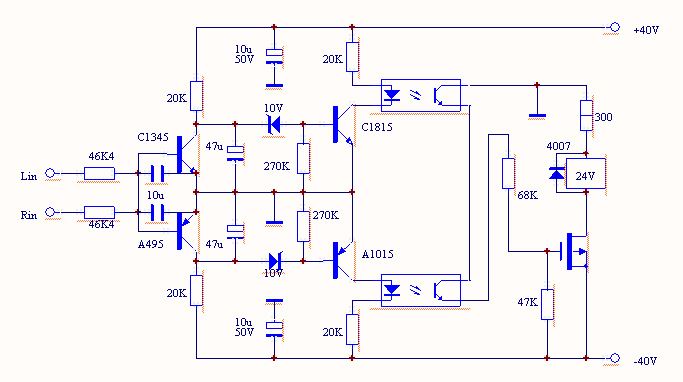

从整个系统的制作上来说，此机应该是相当成功的，但是，却在最后的装配中出现了问题。我的机箱是高度较大的小型铝箱，我把它的内部从中间固定了一块5mm厚铝板，把机内空间一分为二，底层空间较大，容纳变压器，整流器，电源插座，稳压板和水塘；上部空间较小，容纳放大板，音量控制器，输出保护继电器，输入接口和输出接口，以及输入转换继电器。这种布局表面上看没有任何问题。但是，放大板在外面的工作非常理想，只要把它们装入机壳，输出端在静态时就会出现较明显的干扰波形，这是一种怪异的100HZ交流干扰，幅度有4mV，接音箱的话，耳朵贴在音箱上会听到很小的交流声。
