这个电路的制作首先需要优质器件,可以去淘宝购买德国WIMA CBB电容,日本Nichinon/荷兰Philips等名牌电解电容,美国CGW/Dale电阻,优质的加厚敷铜板,含银锡丝,所有的晶体管器件都买优质正品,音响管可以多买点儿自己配对(需要Hfe测试器),还有输出接线端子,输入RCA端子,等等,所有的器件都必须要买上等品,然后再按照自己的喜爱选择一款合适的机箱。

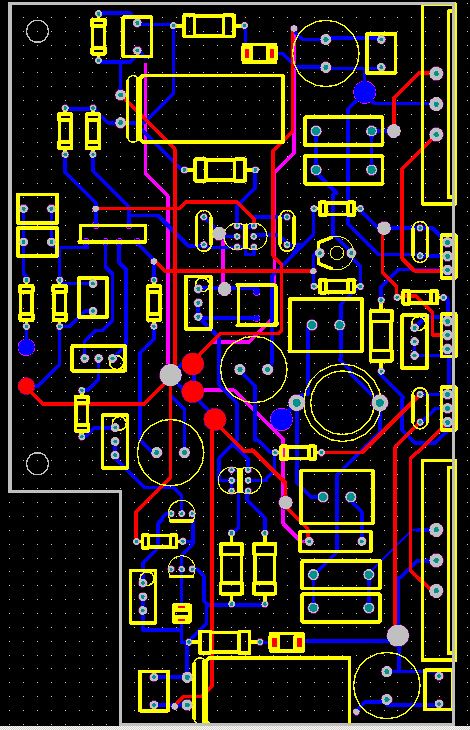

关于放大板的设计,实际上非常简单,完全可以按照电路图的走向,把器件排列到PCB上,但要注意两点,一是驱动级两只三极管以及末级工作点调整管都要和输出管一样,被安装到机箱壁上散热;二是在电路板的中心区域设计一点接地。注意了这两点,电路的工作就不会有问题。连接电路板的电源线,地线,输出线都必须要使用截面积不小于1.5mm2的纯铜线,可以利用喇叭线,我用的是从美国电源电缆中拆出来的纯铜线。输入引线必须要使用高品质的屏壁线。
这个电路的效果如何呢?左右声道两块板我都是一次制作成功的。首先,把前级恒流源上的1K微调电阻调到最大阻值,让前级电流最小;然后,把第二差分级的左侧10K电阻也调到最大阻值;最后,再把末级工作点设定微调电阻1K调到最小阻值。现在可以接上两路电源,通电测试了。
