阀门的图形符号大全

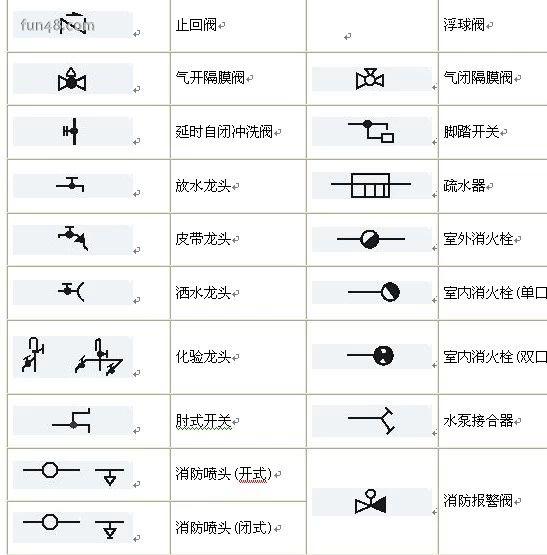

阀门图形符号是对阀门简单的图形标注，一般用于制图等领域.今天给大家介绍一些阀门的图形
常用龙头分为三种4分外牙，6分内牙，6分外牙。

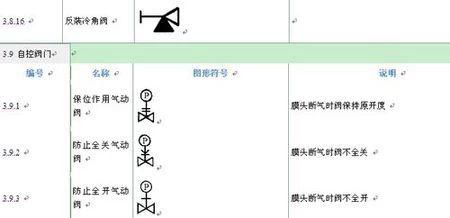

自控阀门，组成结构为阀体、上阀盖、阀内组件等，其原理是利用电动、气动、液动或电磁驱动等人力以外的方式，对阀门进行控制。其在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部门，由于需要大规模精确流量控制，阀门自动化的应用也日益广泛。

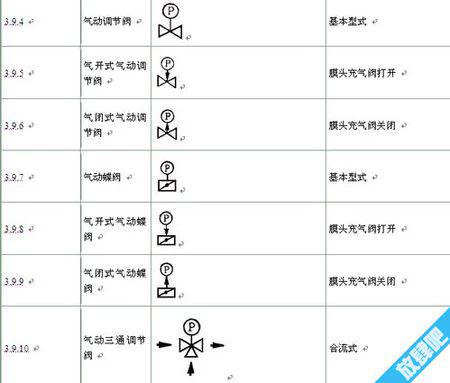

阀门的气开式即系统供气时气缸动作使阀门打开，阀门初始位置为关，气关式即系统供气时气缸动作使阀门关闭，阀门初始位置为开。
